AOX-Q（CHQ）防爆角行程系列當前位置：首頁> 產品中心> 角行程電動執行器> AOX-Q（CHQ）防爆角行程系列> 智能一體化電動執行器CHQ系列

< >

智能一體化電動執行器CHQ系列

外殼：硬質鋁合金
防護等級：IP67（可選IP68）
防爆等級：Exdb Ⅱ CT5（選配）
扭矩：50~6000Nm
行程：0~90°
功能：智能型(ICU)、非侵一體化(SRCU)、燈指示(LCU)、調節型（PCU）、開關型
環境溫度：-25℃~+70℃（可選-30℃、-40℃、-60℃）

性能特點
技術參數

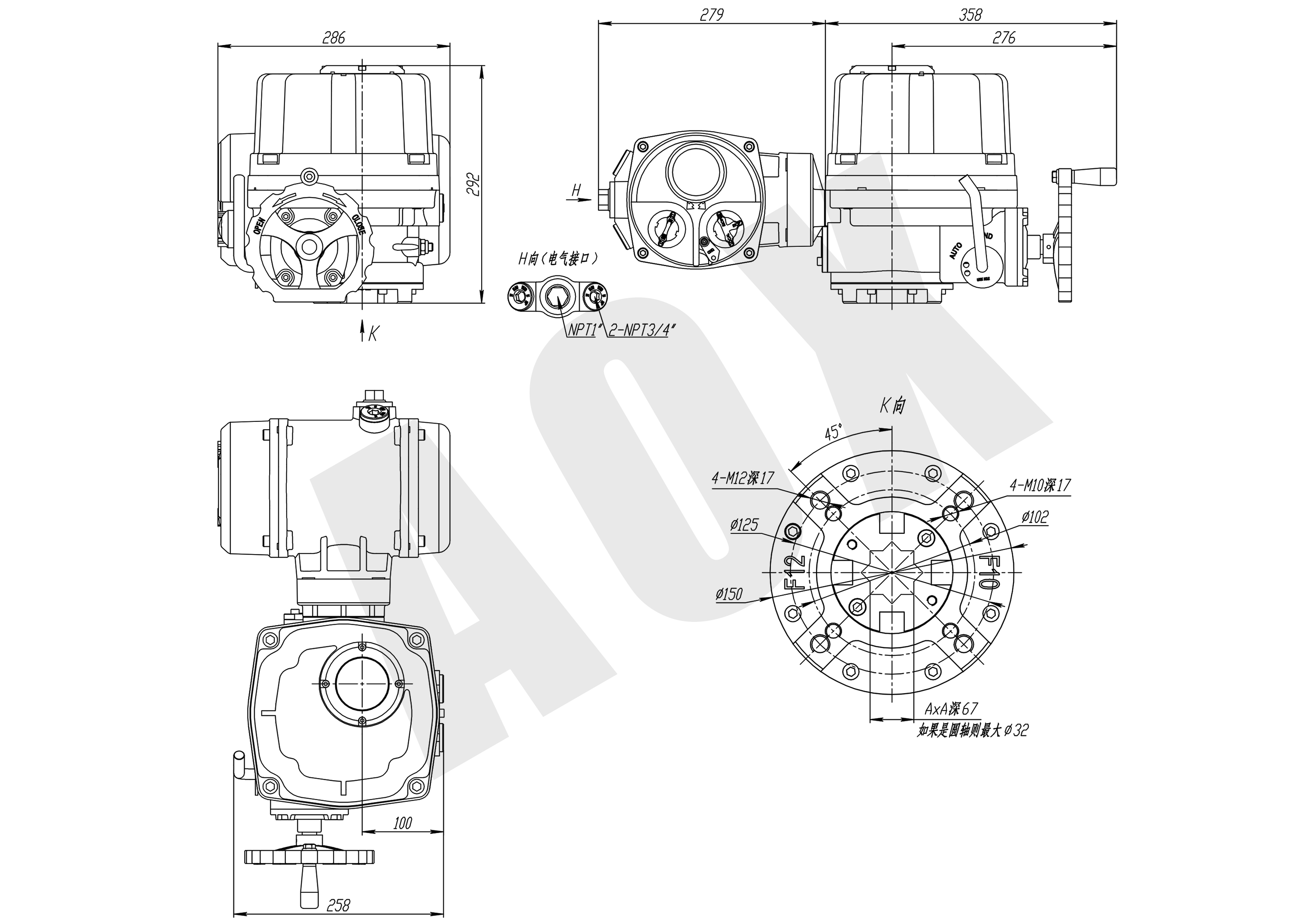

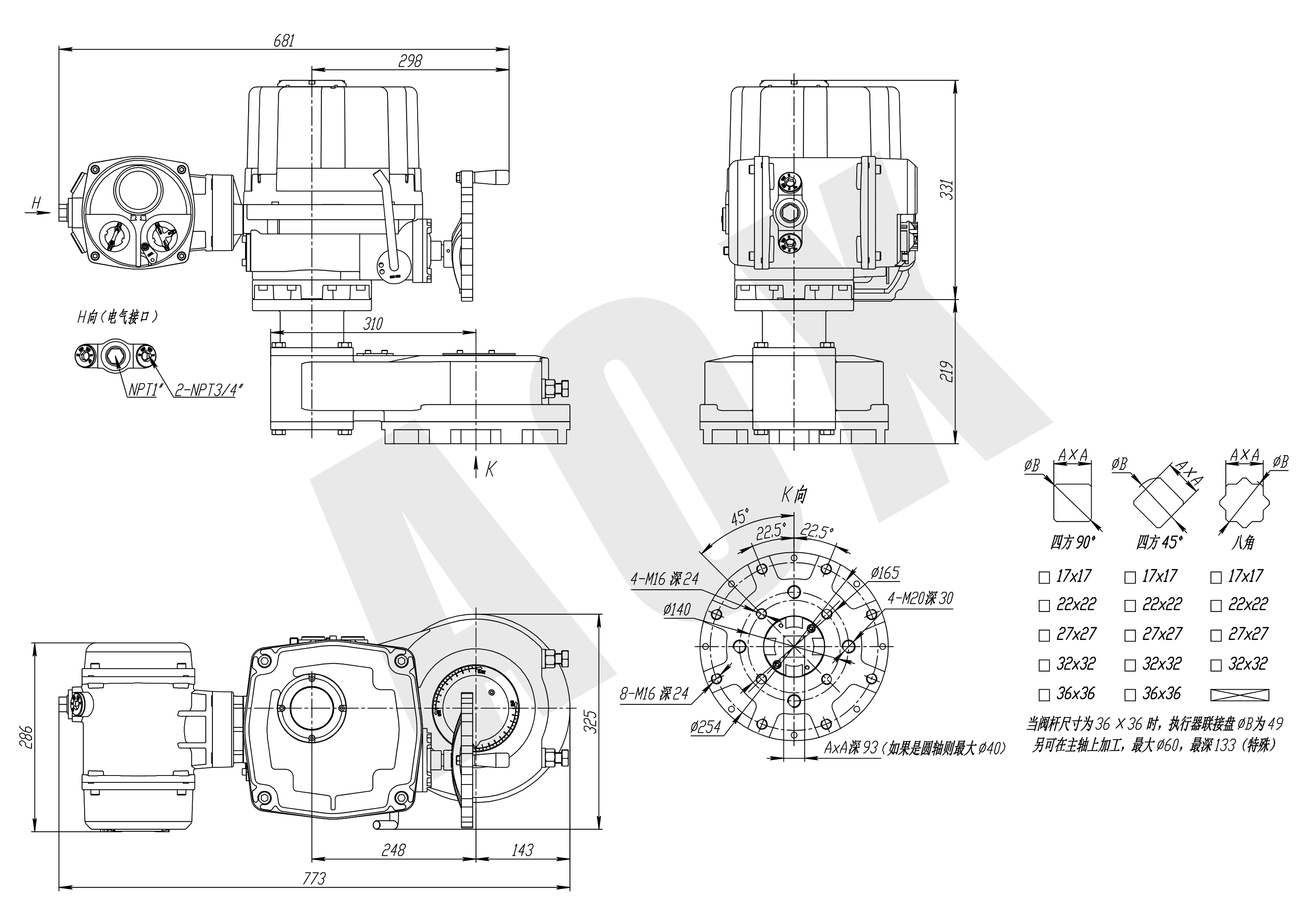

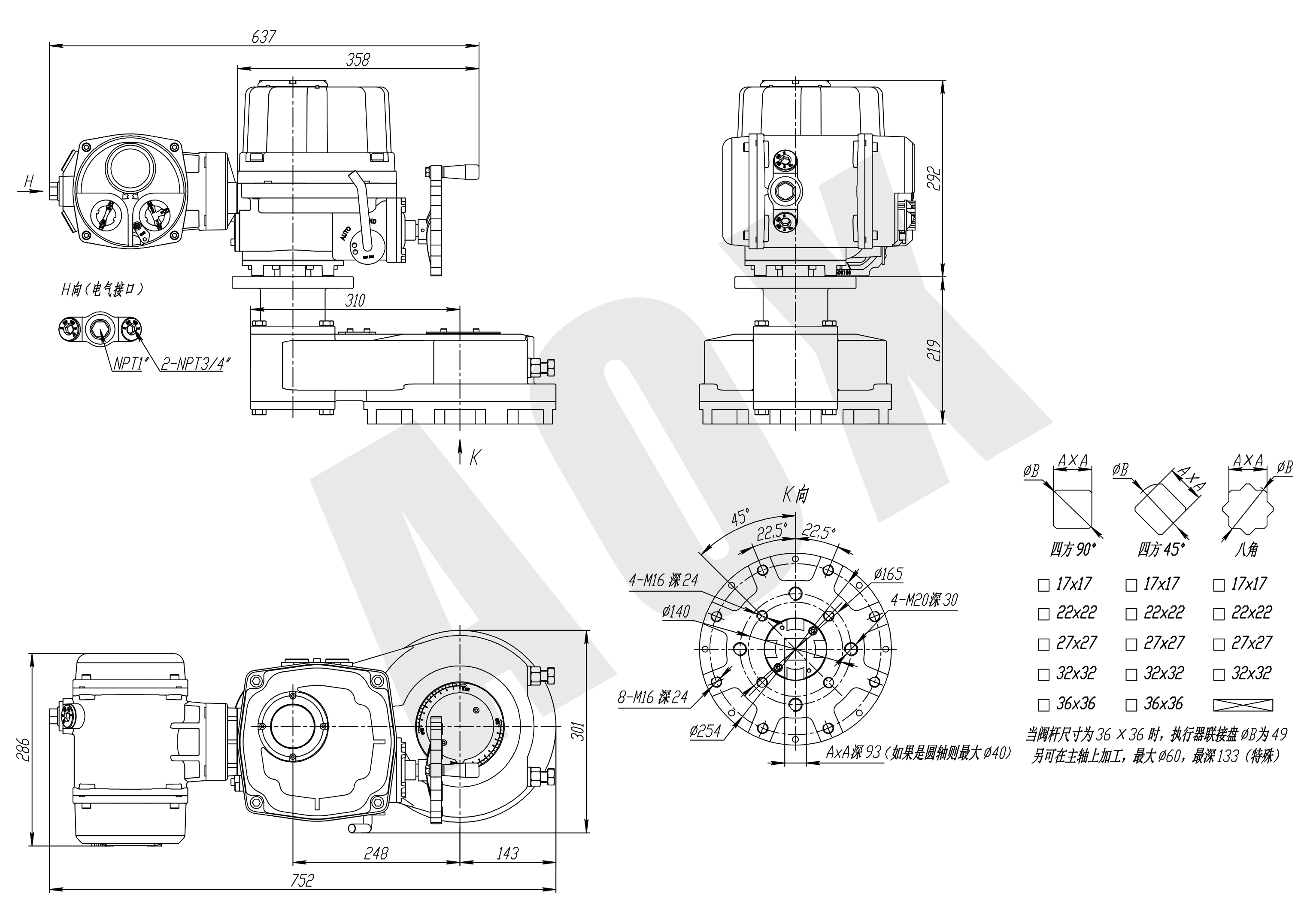

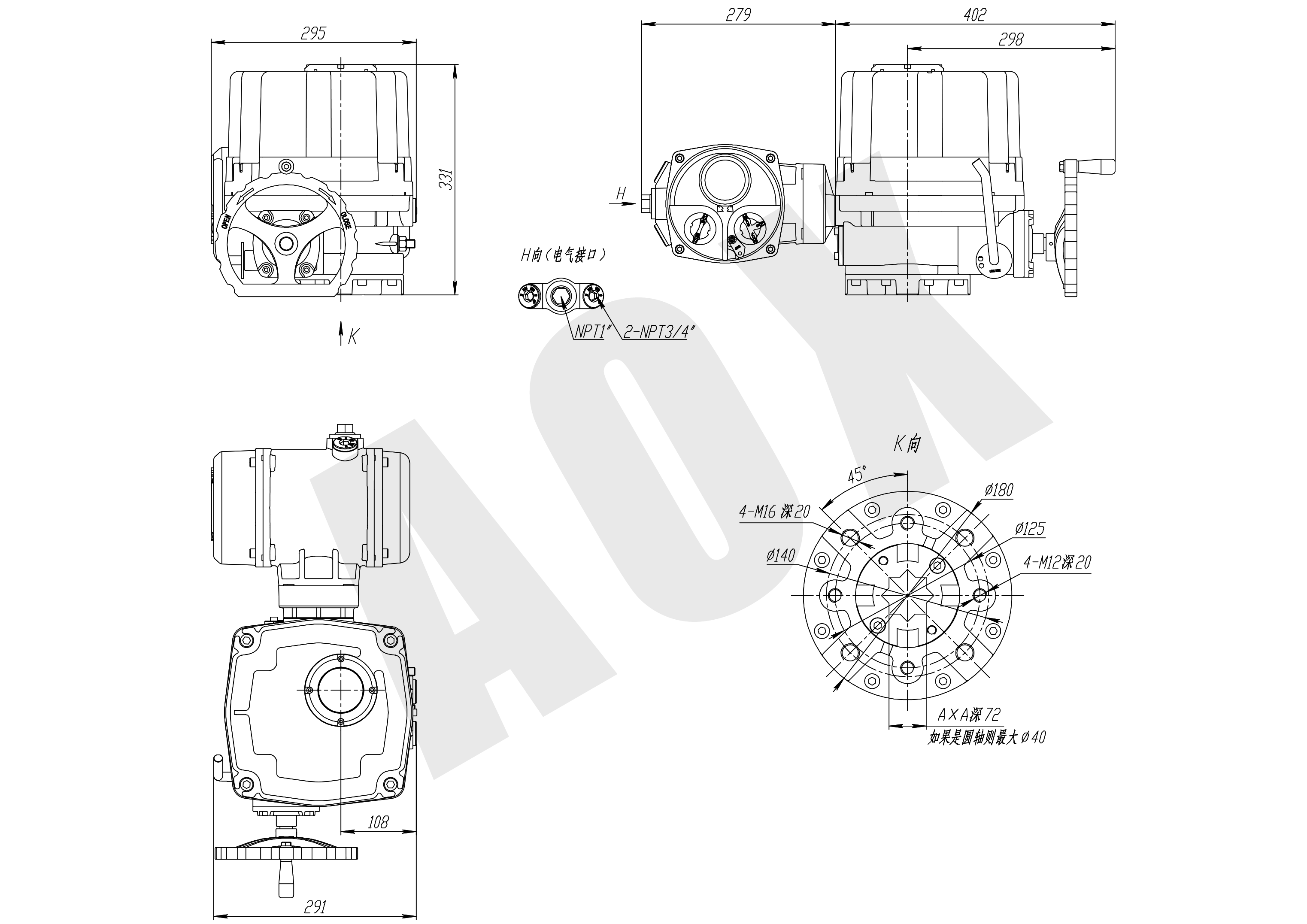

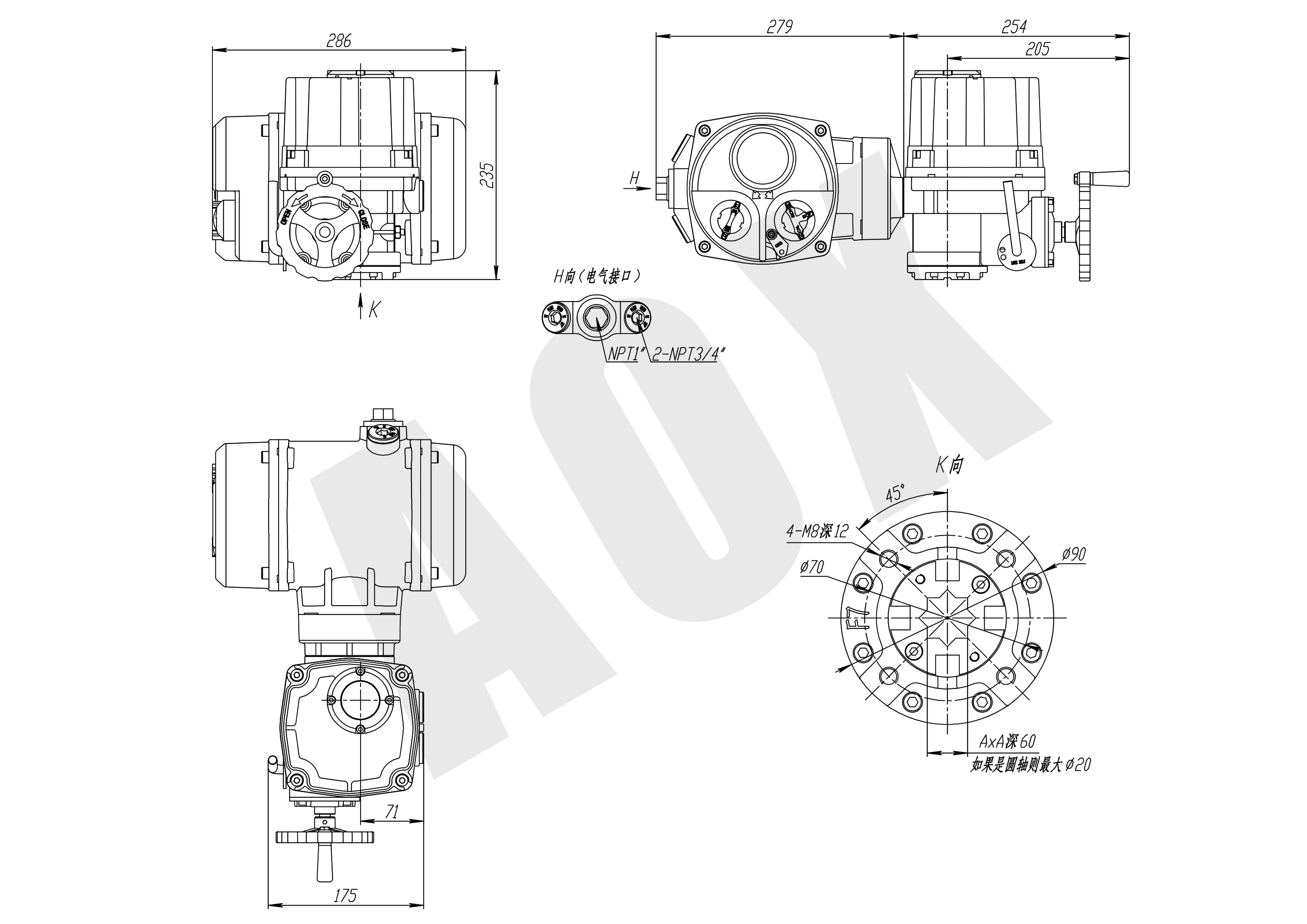

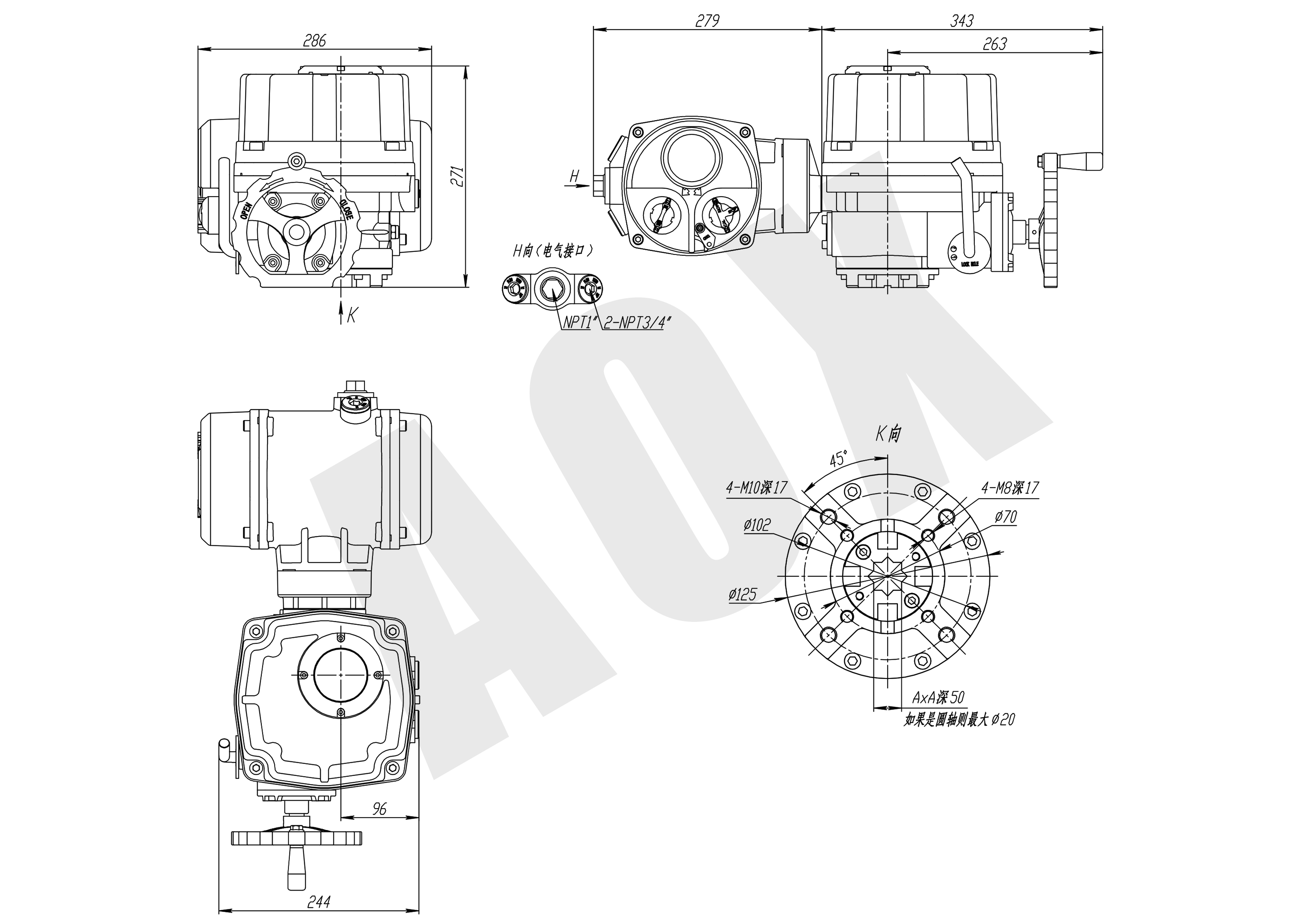

外形尺寸
線路圖

一、產品概述

“CHQ”系列電動執行器用于控制0°～270°旋轉的電動閥門及其他同類產品，如電動蝶閥、電動球閥、風門、擋板閥、旋塞閥、百葉閥等，廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控、輕工等各行業中。以AC380V/220V/110V交流電源作為驅動電源，4-20mA電流信號或0-10V DC 電壓信號作為控制信號，使電動閥門運動到所需位置，實現其自動化控制，輸出扭矩可達6000N?M。

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。電機絕緣等級為H級且內置過熱保護開關，可防止過熱損壞電機。

2.3手動結構

手輪的設計保證AN全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在不通電的狀況下，電動執行器將保持手動狀態）

2.4指示器

指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

機械，電子雙重限位。機械限位螺釘可調，AN全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精Zhun并方便地設定位置。

2.7扭矩開關

可提供過載保護（CHQ-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有Xiao的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）

2.8自鎖

精密的雙蝸輪蝸桿機構可傳輸大扭矩，效率高，噪音低（<50分貝），壽命長，且有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。外部螺絲均采用304不銹鋼材質。

2.10安裝

底部安裝尺寸符合ISO5211標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）

浙江澳翔自控科技有限公司各型號電動閥門和電動執行器，如：電動蝶閥、電動球閥、角行程電動執行器、直行程電動執行器、多回轉電動執行器、電動閘閥、電動執行器、減壓閥等閥門。我們有很好的售后服務、可提供詳細的產品資料和解決方案，供您參考。產品的質量可靠，如需采購歡迎來電咨詢我們：400-150-8030

上一張：電動執行器-CHQ-015/020
下一張：防爆電動執行器-CHQ系列

產品知識

型號	max輸出扭矩	90°動作時間50Hz	max軸徑	電機H級	額定電流（A）50HZ				手輪轉數	重量
	max輸出扭矩	90°動作時間50Hz	max軸徑	電機H級	單相		三相		手輪轉數	重量
	N·M	S	mm	W	110V	220V	380V	440V	N	Kg
CHQ-005	50	22	Φ20	20	0.95	0.49	0.32	N/A	10	7.5
CHQ-008	80	22	Φ20	20	0.95	0.51	0.32	N/A	10	7.5
CHQ-010	100	22	Φ20	20	0.95	0.54	0.27	N/A	10	7.5
CHQ-015	150	25	Φ20	40	1.67	0.71	0.32	0.31	11	17.3
CHQ-020	200	25	Φ20	40	1.67	0.86	0.33	0.31	11	17.3
CHQ-030	300	31	Φ32	90	1.86	1.39	0.34	0.34	13.5	22
CHQ-050	500	31	Φ32	120	3.62	1.87	0.59	0.58	13.5	23
CHQ-060	600	31	Φ32	120	3.62	1.95	0.58	0.58	13.5	23
CHQ-080	800	37	Φ40	180	4.10	1.66	0.90	0.79	16.5	29
CHQ-120	1200	37	Φ40	180	4.10	1.98	0.87	0.81	16.5	29
CHQ-150	1500	93	Φ60	120	3.62	1.95	0.59	0.58	40.5	77
CHQ-200	2000	112	Φ60	180	4.10	1.76	0.85	0.79	49.5	83
CHQ-300	3000	112	Φ60	180	4.10	1.98	0.87	0.81	49.5	83
CHQ-400	4000	185	Φ60	180	4.10	1.72	0.87	0.81	82.5	83
CHQ-500	5000	185	Φ60	180	4.10	1.75	0.87	0.81	82.5	83
CHQ-600	6000	185	Φ60	180	4.10	2.31	0.87	0.81	82.5	83

外殼	防護等級：IP67（可選IP68）,NEMA4 and 6
電機電源	110/220V AC 1Phase,380/440V AC 3Phase, 50/60Hz, ±10%
控制電源	110/220V AC 1Phase，50/60 Hz, ±10%
電機	鼠籠式異步電機
限位開關	2 X 開(Open)/關(Close)， SPDT,250V AC 10A
輔助限位開關	2 X 開(Open)/關(Close)， SPDT,250V AC 10A
扭矩開關	開(On)/關(Off)，SPDT,250V AC 10A	除CHQ-005/008/010
行程	90°±10°	0°～270°可選
失速防護/操作溫度	內置熱保護，開120℃ ±5℃ /關 97℃ ±5℃
指示器	連續的位置指示
手動操作	機械離合機構
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	30W (110/220V AC) 防冷凝
接線孔	2 × NPT 3/4"
環境溫度	-25℃--+70℃（-30℃、-40℃、-60℃可選）
潤 滑	鋁基潤滑脂（EP 型）
材料	鋼,鋁合金，鋁青銅，聚碳酸脂
環境濕度	(Max) 90％ RH	非凝結
抗震性能	X Y Z 10g,0.2～34 Hz,30分鐘
外涂層	干粉，環氧聚酯

NO.	規格	可選
1	防爆執行器（Exdb Ⅱ BT5,Exdb Ⅱ CT5）	可選
2	電位計（1K-10K）	可選
3	比例控制單元（輸入，輸出4-20mA DC）	可選
4	現場控制單元（過程控制開/停/關選擇開關)	可選
5	120°，180°，270°轉角	可選
6	直流電機（24V DC）	可選
7	防水外殼（IP68,10M,250HR）	可選
8	反向電磁控制和傳送集成電機啟動器	可選
9	附加扭矩開關（SPDT X 2 250V AC 10A）	CHQ-005/008/010除外
10	電流位置傳感器（輸出4-20mA DC）	可選
11	耐高溫執行器（-10℃～+100℃）	可選
12	耐低溫執行器（-60℃～+30℃）	可選
13	低速執行器	可選
14	總線控制單元	可選
