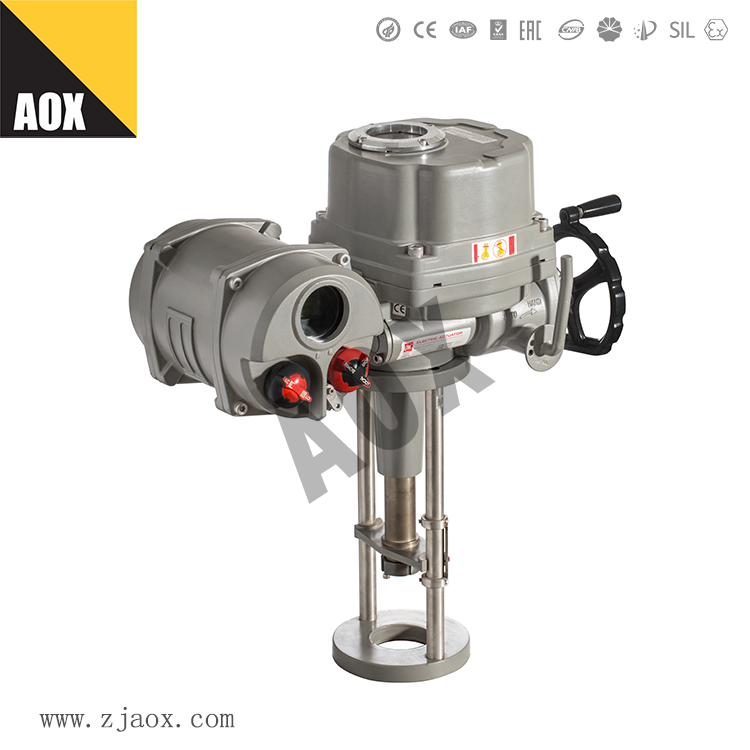

直行程電動執行器工作原理及特點

【摘要】直行程電動執行器具有體積小、重量輕、功能強、智能一體化設置、操作方便等特點。Z大行程可按現場需要達1米，Z大推力可達250000N等特點，廣泛適用于直線動作的閥門開關和調節控制。電動閥門廠家澳翔小編帶你了解直行程電動執行器工作原理及特點。

直行程電動執行器工作原理

直行程電動執行器是以AC220V單相電源作為驅動電源，接受來自調節系統的DC4～20mA或DC1～5V控制信號，來運轉的全電子式電動執行機構。電子控制單元采用集成控制匣子形式，并用桶脂澆鑄密封，驅動電機采用AC可逆電機，驅動量反饋采用高性能電塑料電位器，該電動執行機構被采用為調藝閥的執行機構時，幾乎具備了調節閥本身所需求的各種動作變換功能，以及瘩開度信號功能（DC4～20mA）和手動功能，執行機構可與各種直行程調節機構組合成高性能高可靠性的電動調節閥。

直行程電動執行器組成

直行程電動執行器內有伺服系統，無需另配伺服放大器。只接入控制信號線及AC單相電源線，即可控制運轉，連線Ji為簡單； 采用混合集成電路，樹脂澆鑄密封，體積小，可靠性高； 具有自診斷功能，當萬一發生故障時，在控制部件上顯示燈指示； 控制精度高,基本誤差：±1%；回差：1%；死區：0.8-1.0%（可調整到0.4%）； 控制過程中，電源斷電時，保證其位置自鎖； 用選擇開關很容易的選擇斷信號時其位置自鎖，打開或關閉； 用選擇開關可實現正、反作用的變換； 采用同步皮帶傳動，實現了低噪音化 用選擇開關很容易的選擇輸入信號為DC4～20mA或DC1-5V； 用電位器調整零點和行程簡單易行。

直行程電動執行器控制方式

直行程電動執行器具有連續調節、手動遙控，手操三種控制方式。

使用直行程電動執行機構的自動調節系統，配用DFD－1000型電動操作器，可實現調節系統手動到自動（自動到手動）無擾動切換。

直行程電動執行器特點

位置發送器具有恒流輸出特性，輸出電流為d.c.4～20mA

能承受較頻繁起停

電動執行機構系統穩定性較好

直行程電動執行器使用環境條件

（1）環境溫度：執行機構≤-10-+55℃

（2）相對濕度：執行機構≤95%
